Замер сопротивления изоляции проводов, кабелей и аппаратов

Услуга по замеру сопротивления изоляции востребована для различных помещений, где осуществляется эксплуатация электрического оборудования. В том числе жилых, офисных, производственных комплексах. Цена на данную услугу доступна широкому кругу покупателей, а результат вовремя выявленной неполадки трудно переоценить. В Москве представленные работы пользуются огромным спросом из-за большого количества производственных предприятий и развития строительной отрасли.

  1. Инструменты для измерения сопротивления изоляции
  2. Требования к проведению замера сопротивления изоляции проводов, аппаратов и кабелей
  3. Периодичность проведения замера сопротивления изоляции
  4. Этапы проведения замера сопротивления изоляции
  5. Протокол измерения сопротивления изоляции

Инструменты для измерения сопротивления изоляции

soprot-03

Рис. 1: Мегаомметр

Изоляция – это специальная оболочка, которая отделяет кабель и токоведущие жилы от земли. Ключевым показателем хорошего эксплуатационного состояния оболочки является ее сопротивление под воздействием постоянного тока. Замер сопротивления изоляции делается при помощи специального аппарата – мегомметра.

По своему конструкционному устройству он состоит из измерительного механизма и источника напряжения (постоянный или временных генератор, оснащенный выпрямителем тока).

Мегаомметры подразделяются на несколько групп, в зависимости от показателей номинального рабочего напряжения. Мегомметр доукомплектовывается гибкими медными проводами, которые обладают сопротивлением изоляции не менее ста Мом. Одни концы проводов оснащаются зажимами с защищенными ручками, вторые – специальными оконцевателями.

Требования к проведению замера сопротивления изоляции проводов, аппаратов и кабелей

soprot-02

Рис. 2: "Процесс измерения сопротивления"

  • Если используемая электропроводка обладает сопротивлением изоляции меньше одного МОм, то решение о ее пригодности принимается после воздействия переменным током напряжением в 1кВ на промышленной частоте. Замер сопротивления осуществляется при помощи специального мегомметра, с выходным напряжением от 500 до 2,5 тыс. В.
  • Измерение сопротивления изоляции агрегатов и машин производится при температуре не менее +5 градусов по Цельсию (если особые случаи не оговорены в инструкции к аппарату).
  • Сопротивление изоляции кабелей (за исключением их бронированных разновидностей) осуществляется с использованием мегомметра на 1 тыс. В (если сечение до 16 кв. мм), и прибором на 2,5 тыс. В (если сечение больше 16 кв. мм), универсальным мегаомметром считает аппарат, рассчитанный на мощность в одну тысячу В.
  • Показатель электрического сопротивления для соединительной проводки, во время проведения замера должен более чем в двадцать раз превышать минимальные значения сопротивления изоляции для тестируемого оборудования.

Периодичность проведения замера сопротивления изоляции

В специальной технической документации определена такая периодичность проведения измерений по сопротивлению изоляции:

  • Для передвижных и переносных электрических установок – один раз в полгода.
  • У подъемных кранов, электроплит, в помещениях повышенной пожароопасности, лифтов – один раз в год.
  • Для любых видов электроустановок и электрического оборудования – трехгодичные плановые проверки. Замер сопротивления изоляции это одно ключевых мероприятий по обеспечению пожарной безопасности при строительстве жилых и производственных помещений. В этот период они проводятся регулярно.
soprot-06-02

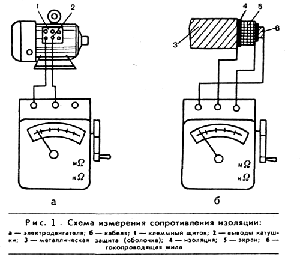

Рис.3: Схема измерения сопротивления изоляции

Замер сопротивления осуществляется в нормальных климатических условиях. Температура в помещении может варьироваться от 15 до 35 градусов по Цельсию. Показатель влажности не должен превышать 80 процентов.

Данные показатели могут быть изменены, если это предусмотрено установленными стандартами на кабели, провода и электрическое оборудование. В любой организации должна быть определена периодичность проведения данного вида работ.

Этапы проведения замера сопротивления изоляции

  1. Первым этапом осуществления замера сопротивления изоляции является визуальный осмотр, в ходе которого внимательно исследуется внешнее состояние кабельных линий, электрической проводки и кабелей. Затем осматриваются места состыковки в распаечных и распределительных коробках, а также жил к электрическому оборудованию. Концы теплоизоляции не должны быть оплавлены, иметь механические или другие типы повреждений.
  2. Вторым этапом является подготовка системы к замеру сопротивления изоляции, электрооборудование отключается от источников электрического тока, все подводящие кабели отсоединяются. Также устраняются источники света из осветительных аппаратов. Электропитание тестируемых кабелей и проводов должно быть полностью отключено.
  3. Третьим этапом является непосредственно сам замер сопротивления изоляции. Приемлемым показателем сопротивления считается результат в половину одного МОм. Если результаты замера сопротивления не соответствуют указанным значениям, то происходит демонтирование кабеля в указанном порядке.

Протокол измерения сопротивления изоляции

По окончании замера сопротивления изоляции составляется подробный протокол, в котором указываются полученные значения для приборов, которые участвовали в испытании. В данный документ вносятся следующие сведения:

  • Технические характеристики кабеля или провода. Его марка, сечение, количество жил.
  • Рабочее напряжение.
  • Показатель допустимого сопротивления.
  • Значения напряжения мегомметра.
  • Показатели сопротивления, которые были получены во время испытания.
  • Наименование электрических машин и линий в соответствии с проектной документацией.

soprot-04

Рис. 4: Образец протокола проверки сопротивления изоляции

Также в протоколе указывается цена на данную услугу, которая в первую очередь зависит от количество измеренных кабельных линий. Данный протокол также именуется как акт сопротивления изоляции. Он должен хранится в архиве электролаборатории не менее 5-ти лет. Чтобы уточнить стоимость работ в городе Москве, нужно позвонить менеджерам компании.
